CS系列彈簧圓錐破碎機

CS復合式圓錐破碎機是基于層壓破碎原理和多破少磨概念設計的集高擺頻、優化腔型和合理沖程于一體的高性能圓錐破。

進料粒度≤300mm

生產能力 45-1270t/h

適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等

24小時咨詢熱線：19639180161

免費獲取報價

CS系列彈簧圓錐破碎機介紹

? ? CS系列彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型和短頭型用于細碎作業。

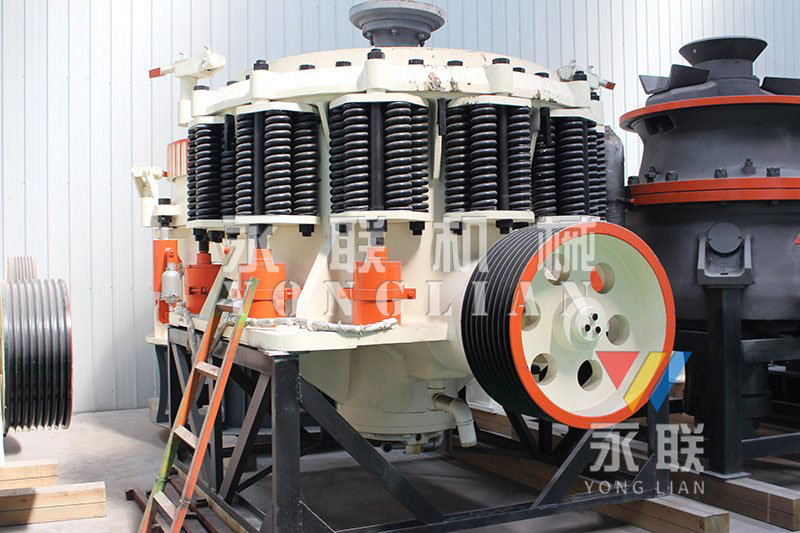

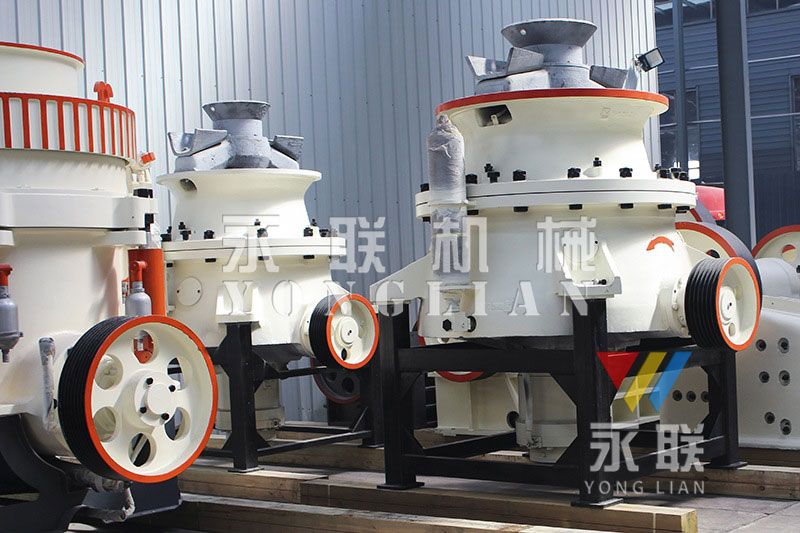

圖片展示

工作原理

? ? 破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。

優勢特點

傳承經典結構設計，性能穩定可靠
彈簧圓錐破碎機之所以成為國內外應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而復合式圓錐破碎機保留經典結構，設備可靠性得到更大程度保證

多種腔型可供選擇，應用多種工況
有標準型和短頭型兩種機型，每種機型又配備多種腔型，可以適用于各種硬度物料的中碎和細碎作業需求

層壓破碎設計，出料粒形更好
利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低;破碎后成品呈立方體，細粒級含量高，可以很好的滿足現階段一些高品質骨料的使用需求

使用壽命長，應用范圍廣
機體和配件采用高品質鋼材，有效降低物料對機體和配件的破壞，可破碎數十種物料

技術參數

型號	動錐直徑	腔型	給料口尺寸		出料口尺寸	主軸轉速(r/min)	電動機功率	產量(t/h)	外型尺寸
型號	動錐直徑	腔型	給料尺寸	開邊口尺寸	出料口尺寸	主軸轉速(r/min)	電動機功率	產量(t/h)	外型尺寸
CS75	910	細型粗型	83 159	102 175	9-22 13-38	580	75	45-91 59-163	2821 × 1880 × 2164
CS110	1200	細型	127	131	9-31	485	110	63-188	2821 × 1974 × 2651
		中型	156	156	13-38			100-200
		粗型	178	191	19-51			141-308
CS160	1295	細型	109	137	13-31	485	160	109-181	2800 × 2342 × 2668
		中型	188	210	16-38			132-253
		粗型	216	241	19-51			172-349
CS220	1395	細型	155	173	25-65	485	220	180-285	3360 × 2650 × 3050
		中型	188	198	22-50			215-330
		粗型	230	245	19-45			230-570
CS250	1650	細型	188	209	16-38	485	250	181-327	3911 × 2870 × 3771
		中型	213	241	22-51			528-417
		粗型	241	268	25-64			299-635
CS315	2134	細型	253	278	19-38	435	315	281-726	4631 × 3251 × 4732
		中型	303	334	25-51			608-998
		粗型	334	369	31-64			789-1270
