當前位置: 首頁> 產品中心> 制砂設備> 河卵石制砂機
河卵石制砂機有效的解決了對硬度石料破碎機難、成型難的問題。河卵石制砂機采用定顎和定錘的打砂原理,多層次的分級處理,使砂石的粒度更加均勻,出砂更加。
進料粒度<120-<190mm
生產能力 50-500t/h
適用物料:花崗巖、玄武巖、石灰?guī)r、河卵石、水泥熟料、石英石、鐵礦石、鋁礬土等
24小時咨詢熱線:19639180161
一階段:初級破碎
大塊河卵石經過料倉,由振動給料機均勻喂料,輸送到顎式破碎機進行初級破碎,經過初級破碎后的物料和由振動給料機篩分的細小物料由皮帶機一起輸送到中轉料堆。
二階段:中細破碎
傳送皮帶機將中轉料堆物料均勻輸送到反擊式破碎機或細顎式破碎機進行中細碎破碎,破碎后由圓振篩進行篩分。較大顆粒物料返送到反擊式破碎機或細顎式破碎機再次破碎;中等粒度物料送入河卵石制砂機細碎、整形。
三階段:細碎制砂
中等粒度物料送入河卵石制砂機進行細碎后,由圓振動篩進行篩分,較大粒級物料返送至河卵石制砂機再次破碎,合格產品由皮帶機送至儲料堆貯存,細物料送入洗砂機清洗。
四階段:洗砂成品
送入洗砂機的物料經由洗砂機清洗后,作為成品的一部分,由皮帶機傳送至儲料堆。

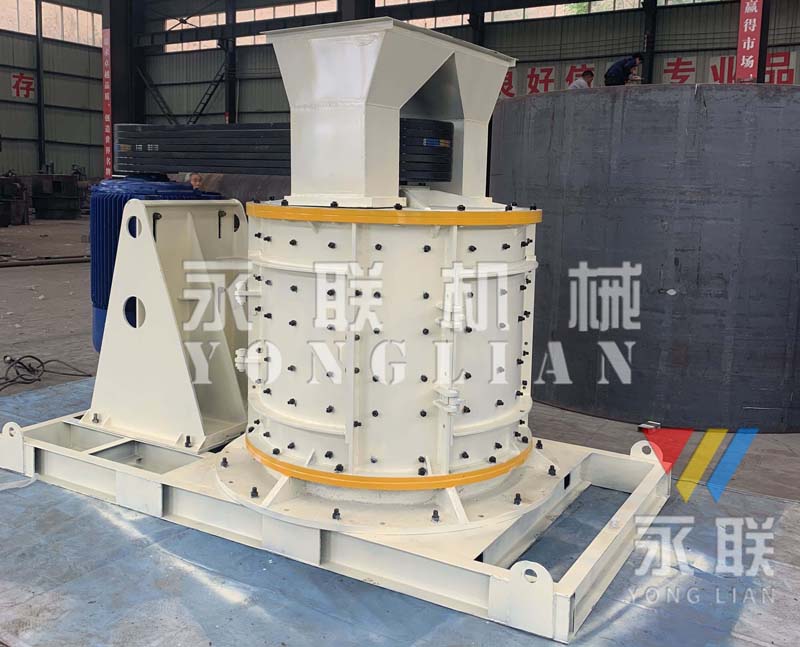

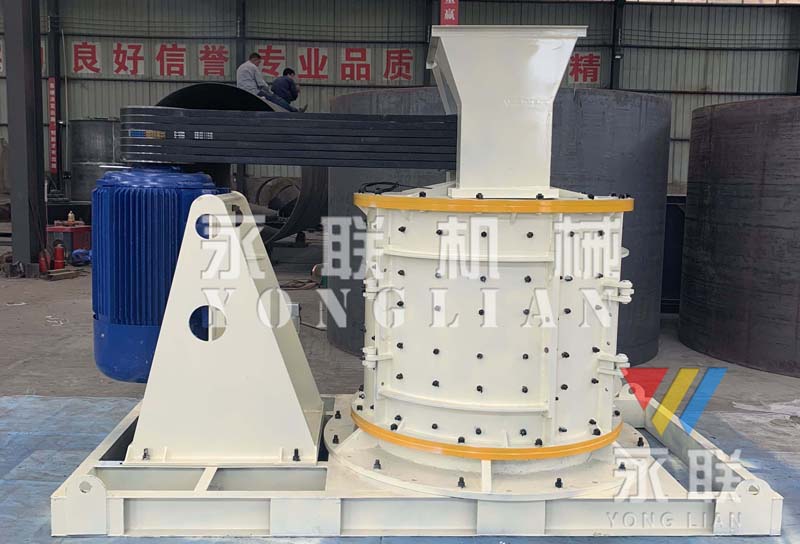

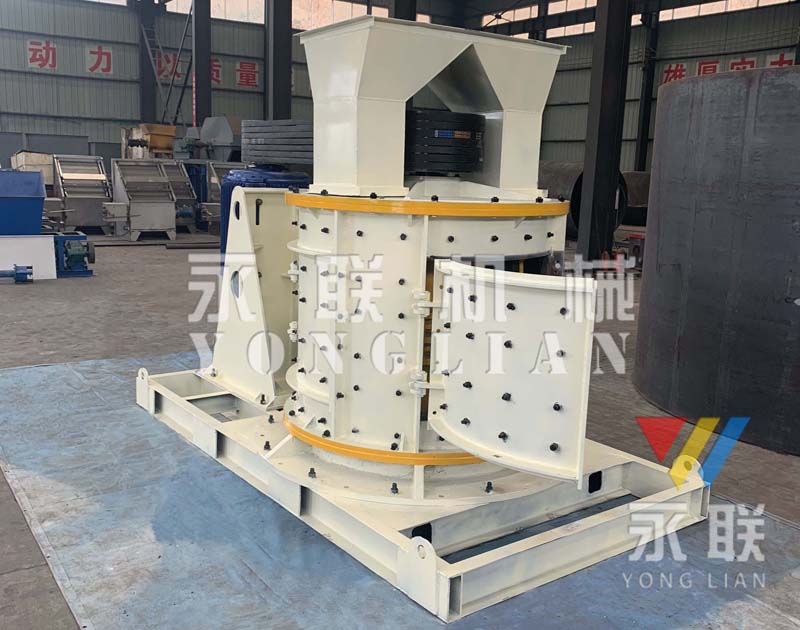

河卵石制砂機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料由進料斗落入河卵石制砂機破碎腔內的甩料盤上,借助甩料盤的離心力將物料拋向筒體的內壁,與安裝在內壁上的反擊板猛烈碰撞,同時物料之間互相撞擊,使之破碎或產生大量發絲裂紋,接著物料進入錐形轉子腔后,在錐形空間呈螺旋狀下落,經沖壓、擠壓,使已有裂紋的礦石進一步被破碎。物料在錐形轉子腔內受錘頭的打擊,高速運行塊料再次與反擊板碰撞,物料流相互碰撞使物料經打擊、撞擊而粉碎。通過控制柜來調整數控制砂機內部轉子的轉速,以達到相應的破碎效果。
型號規格 |
筒體直徑 |
產量 |
給料粒度 |
出料粒度 |
功率 |
外形尺寸 |
PFL-800 |
Φ800 |
20 |
<100 |
<3-560-95% |
30-37 |
2100×1200×1700 |
PFL-1000 |
Φ1000 |
40 |
<120 |
<3-560-95% |
45-55 |
2600×1400×1900 |
PFL-1250 |
Φ1250 |
70 |
<150 |
<3-560-95% |
75-90 |
2800×1600×2100 |
PFL-1500 |
Φ1500 |
100 |
<180 |
<3-560-95% |
110-132 |
3100×1900×2200 |
PFL-1750 |
Φ1750 |
130 |
<200 |
<3-560-95% |
160 |
3710×2360×2390 |
PFL-2000 |
Φ2000 |
160 |
<220 |
<3-560-95% |
185 |
4100×2660×2620 |
