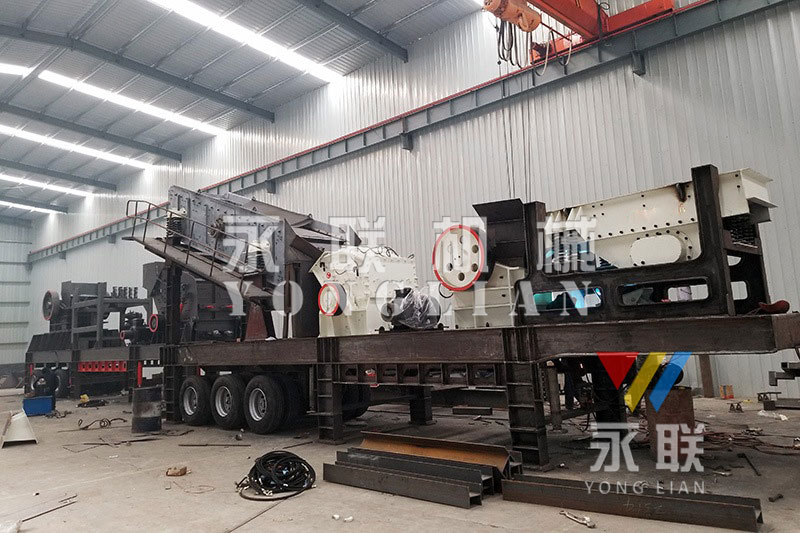

四組合移動破碎站是集粗碎、中碎、細碎于一體,無需其他設備即可獨立完成作業,經濟適用、簡單,適用于中小產量生產規模
進料粒度≤425mm
生產能力15-163t/h
適用物料:河卵石、石灰石、花崗巖、輝綠巖、玄武巖、安山石、建筑垃圾等。
24小時咨詢熱線:19639180161
破碎機一體化
皮帶機,振動篩,破碎機一體化的車載安裝,可整車移動。
便于公路運輸
轉向牽引軸,便于公路運輸及場地深入。
物料運輸費用低
可直接開入原理生產場地、降低物料運輸費用。
個性化需求
可適用主機切換、滿足用戶個性化需求。
? ? 一種車身為8種機型通用,喂料單元互換系統、破碎單元互換系統和篩分單元互換系統只需再投資單機設備成本,短時間內,即可在同一車身上實現不同型號喂料單元、破碎單元和篩分單元互換系統,整機各系統之間的匹配,適應場合更廣泛,破碎功能更強。
主要結構:主要有機架部分,偏心軸轉動部分,破碎腔工作部分,保險裝置,排料口調整裝置等部分組成。
1、機架部分:由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分:主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分:主要由定顎板、動顎板、側襯板、護板等組成,是破碎物料的工作零件。
4、保險裝置:由肘板、肘板座、彈簧、彈簧拉桿等組成,是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置:該裝置用來調整排料口的大小尺寸,控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
標準機型 | 配套設備 | 配套設備 | 外型尺寸 | ||
型號 | 進料粒度 | 處理能力(t/h) | |||
S-E46-PF1007 | 3YZK1237 | PE400×600 | ≤350 | 30-50 | 12500 x 2500 x 4500 |
GZD650×2300 | PF1007 | ||||
S-E57-PF1010 | 3YZK1545 | PE500×750 | ≤425 | 50-100 | 13000 x 2500 x 4500 |
GZD750×2500 | PF1010 | ||||
S-E69-PF1214 | 3YZK1848 | PE600×900 | ≤500 | 100-180 | 15800 x 2550 x 4500 |
ZSW9638 | PF1214 | ||||
S-E57-Q300 | 3YZK1545 | PE500×750 | ≤425 | 50-100 | 13000 x 2500 x 4500 |
GZD750×2500 | SQ300 | ||||
S-E69-Q400 | 3YZK1860 | PE600X900 | ≤500 | 100-180 | 15800 x 2550 x 4500 |
